Chapter4：处理器

computer consists of CPU, memory, and I/O interface.CPU consists of Control Unit and Datapath. Datapath is compose of Path(multiplexo rs), Registers and ALU.

alt text

仙之人兮列如麻

4.1 Introduction

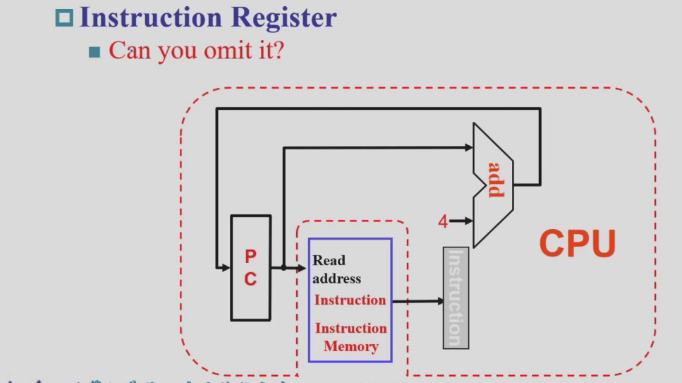

For every instruction , the first two steps are fetch(the instruction from the memory)取址 and decode(and read the registers).

Next steps depend on the instruction class

  • Memory-reference: load and store

  • Arithmetic-logical R型指令

  • branches B型指令

Depending on instuction class

  • Use ALU to calculate

  • Arithmetic result

  • Memory address for load and store

  • Branch comparison

  • Access data memory for load/store

  • PC <-- target address PC + 4

Note

跳指的是程序根据条件跳转到某个指定地址，跳过顺序执行的指令。 不跳指的是程序继续顺序执行，PC更新为下一条指令的地址（PC + 4）。

J型指令不需要ALU计算。 U型指令也不需要ALU计算，但是需要寄存器写回。

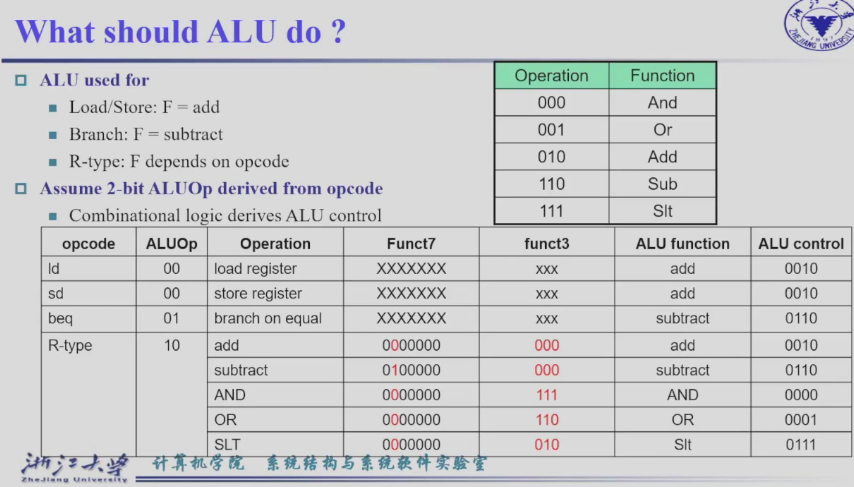

ALU

算术逻辑运算器ALU，即运算器

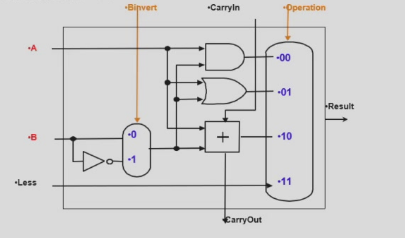

  • 5 operations

  • "Set on Less Than": if A < B then result = 1, else result = 0

alt text

000: And

001: Or

010: Add

110: Sub

111: Slt

Memory

存储器:

  • 可分为指令存储器与数据存储器

  • 指令存储器设定为只读：输入指令地址，输出指令

  • 数据存储器设定为可读可写，通过MemRead与MemWrite控制。按地址读出数据输出，或者将写数据写入地址所指存储器单元。

Register

  • state element

  • can be controlled by Write signal

Write信号置0，数据输出保持原状态不变；置1，在有效时间边沿到来，数据输出为数据输入值。

e.g. Description of 32*64bits register


Module Register (
    input rst, clk,Regwrite,
    input [4:0] Rs1_addr, Rs2_addr, Wt_addr,
    input [63:0] Wt_data,
    output [63:0] Rs1_data, Rs2_data
);
    reg [63:0] register [1:31];  // r1-r31
    integer i;

    assign Rs1_data = (Rs1_addr==0)? 0 : register[Rs1_addr];  // read
    assign Rs2_data = (Rs2_addr==0)? 0 : register[Rs2_addr];

    always@(posedge clk or posedge rst) begin
        if (rst) begin
            for (i=1; i<=31; i=i+1) begin
                register[i] <= 0;  // reset
            end
        end
        else if (Regwrite==1 && Wt_addr!=0) begin
            register[Wt_addr] <= Wt_data;  // write
        end
    end
endmodule

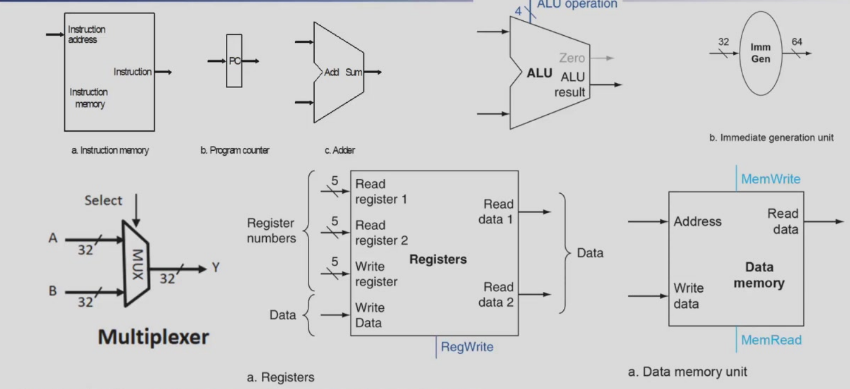

The other Elements

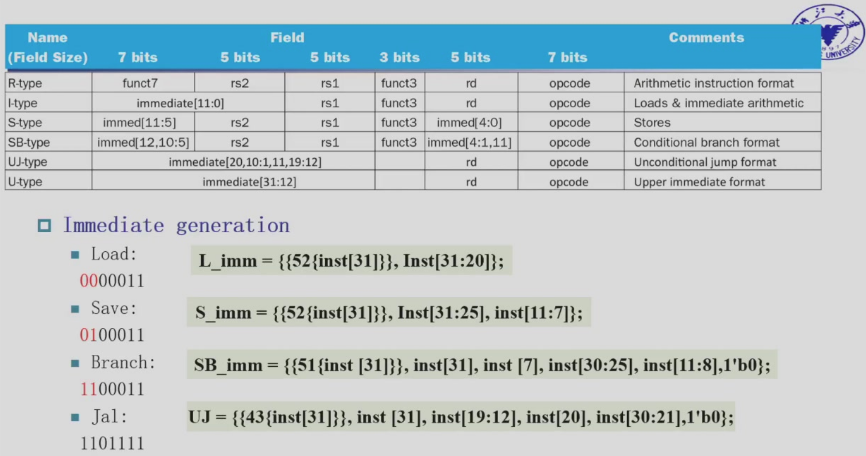

Immediate Generation Unit

  • 输入指令产生立即数的逻辑功能

  • 根据指令的类型(加载、存储或分支指令)，产生相应立即数

  • 转移指令偏移量的左移位的功能

  • 立即数字段符号扩展为64位结果输出

alt text

共有五种产生立即数的指令类型，因此需要3位的immsel来选择指令类型。

Branch最低位补0，因为这是不填进去的。

这里老师讲的挺清楚的，就是书本上是有问题的，immsel写的两位，因为只写了3还是4种，而我们注意到，这几种产生立即数的opcode的前两位甚至还有重复的，因此我们至少要用三位(自主定义index)抑或是直接使用7位的opcode来select。

数字加某位指的是扩展该位，阿弥诺斯。

这里还漏了一个U型指令，比如lui，lui是干什么的呢，之前其实学习过，lui rd constant

指令格式就是inst[31:12] rd opcode，因此我们写出这个立即数形式应该类似于{22{inst[31]},inst[31:12],12b'0}，注意补的12位低位0。

alt text

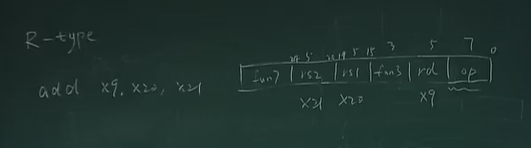

alt text

alt text

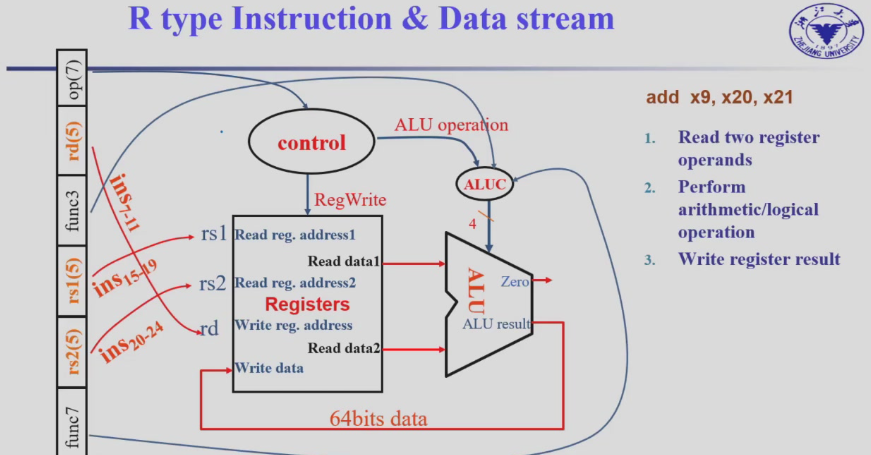

取址、译码、执行、访存、写回

第一步，取址

第二步，(译码)把inst[19:15]跟inst[24:20]分别拉去rs1与rs2，读出数字即read data1\2的过程。

第三步，control会把opcode fun3\7送进来产生加法控制信号，然后运算得到一个result。

第四步就是把result写回rd寄存器。

那addi呢？

alt text

没有rs2、fun7，而是20位的imm，因此需要immediate generation unit。

load

alt text

store

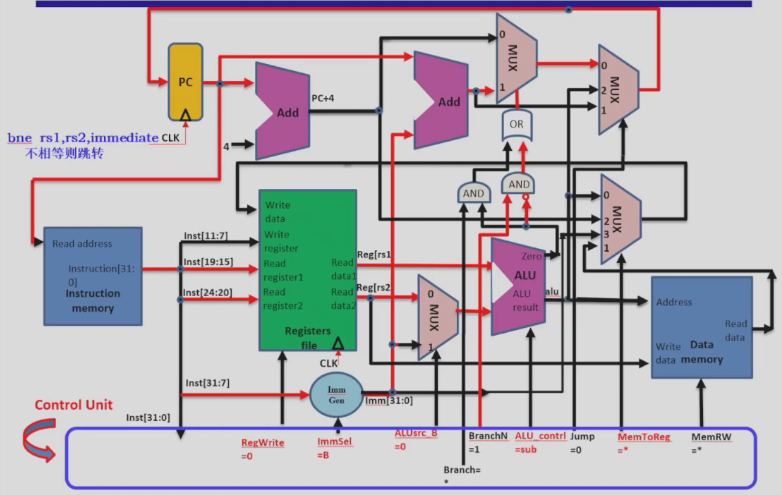

beq(byd干什么的我都忘了)

原来是等于跳转，抱歉长官刚刚没有认出你。

alt text

jal是用于跳转的，jal rd, L

其中rd存储的是PC+4(下一条指令的位置)，而L是跳转的地址。

alt text

controler

单周期在外部跟时间有关，然而内部就是一个电路而已。

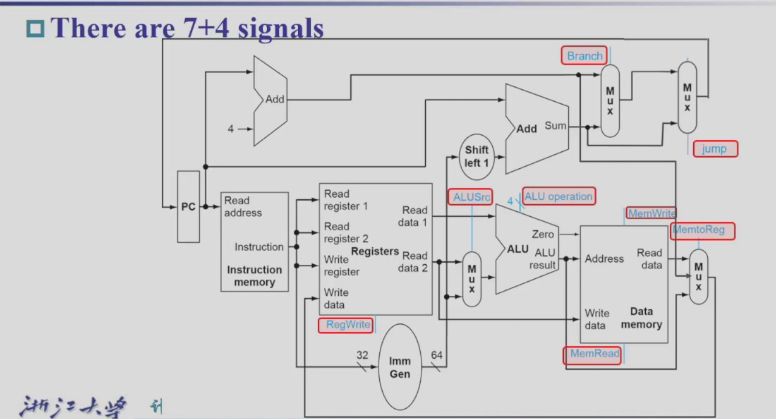

alt text

building controller

  • information comes from the 32 bits instruction
  • selecting the operations to perform(ALU read/write etc.)
  • controlling the flow of data(multiplexor input)
  • ALU's operations based on instruction type or function code

从二进制翻译成反汇编就根据opcode，可以看出是哪一种类型的指令，然后funtion3可以用来细分是该类型的那个指令，唯一不确定的是ALU内部的操作。

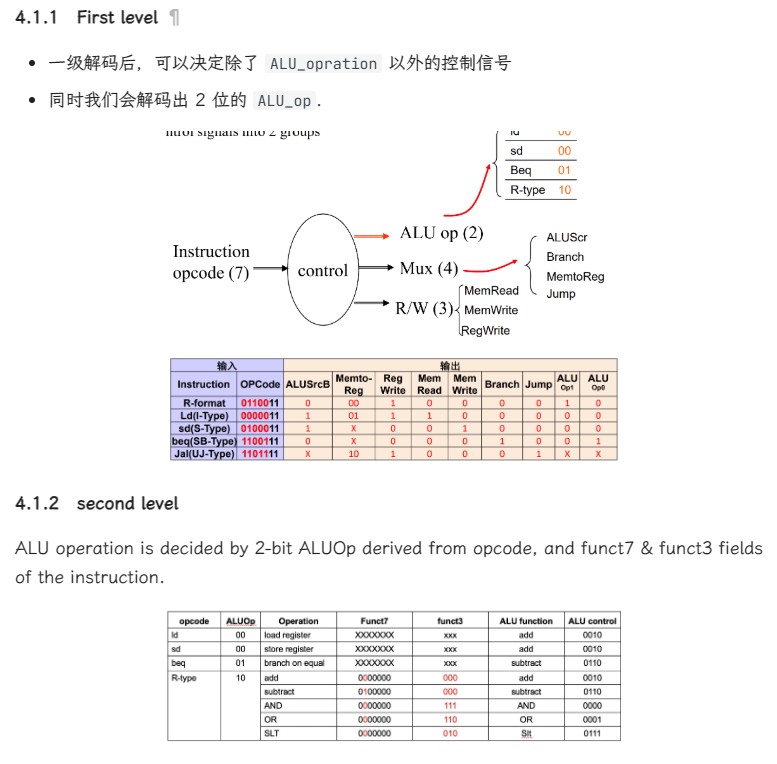

以下取自QJJ老师的笔记本，所谓的first/second level老师并没有这样讲及。

alt text

alt text

ALU真值表

4.6 Exception

CPU内部产生的叫做异常(exception)，外部产生的叫做中断(Interrupt)。

出现这一情况会进行跳转使用特权指令进行处理。

处理异常，统一的入口地址，再有子程序跳到不同地方。

或是向量中断，直接跳到不同的地址，就是基地址加偏移量。

异常解决： + 保护CPU现场，进入异常 + 记录当前发生异常的断点指令的地址(PC的值)，也就是存在mEPC(m代表machine，机器模式)寄存器中 + 产生的原因：mcause，有编码 + 64位但是大部分用不到 + 处理中断异常 + jump to handler，mtvec存储地址。像risc-v是跳转到统一入口的handle地址，向量中断其存储的就是基地址 + 退出异常,恢复正常操作 也并不是立刻退出啦

Handler Actions

  • read cause and transfer to relevant handler
  • determine action required
  • if restartable
    • take corrective action
    • use sepc to return to program
  • otherwise
    • terminate program
    • report error using SEPC SCAUSE

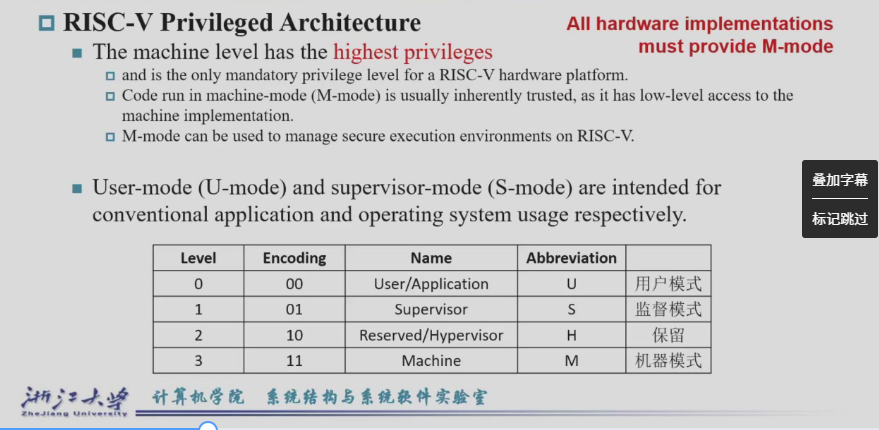

特权指令:CSR指令

alt text

M模式特权最高,access everything,并非安全.

Part2!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

流水线来喽.

流水线其实就是要把五个阶段都实现一遍.

什么,什么阶段?让我们复习一下:取址 译码 执行 访存 写回.

思想?借用洗衣服的思想,可以别的衣服烘干的时候我拿去洗.思考应该是需要尽可能的balance每个阶段.

Pipeline Speedup + If all stages are balanced 平衡的时候，每个阶段相同，就可以第一件衣服烘干的时候洗衣服了。

所以$time_{between instructions} = \frac{time_{scpu\ between\ instruction}}{Number\ of\ stages}$

因此speedup加速比就等于$number\ of\ stage$

  • If stages are not balanced 加速比就稍低

  • 对于单条指令的执行 反而可能更慢

流水线实现的是指令的并行处理，也就是其吞吐量(通过率)，但是每条指令实际经历的处理时间并没有改变。

RISC-V适合流水线的原因： + 32位指令 所有的指令都是固定的 32 位，这使得每条指令都可以在一个周期内从内存中取出并解码。这相比于 x86 架构，后者的指令长度可以变化，从 1 字节到 17 字节不等，导致取指和解码的过程更加复杂和时间不确定。 实际上x86是通过将复杂指令划分为微指令来实现流水线的。 + 指令格式少 可以在一个阶段中解码并读取寄存器 + 加载/存储地址 加载和存储指令的地址计算通常发生在流水线的第 3 阶段（即执行阶段），而内存访问则在第 4 阶段进行。这种设计使得内存访问可以与其他操作并行进行，进一步提高了流水线的效率。

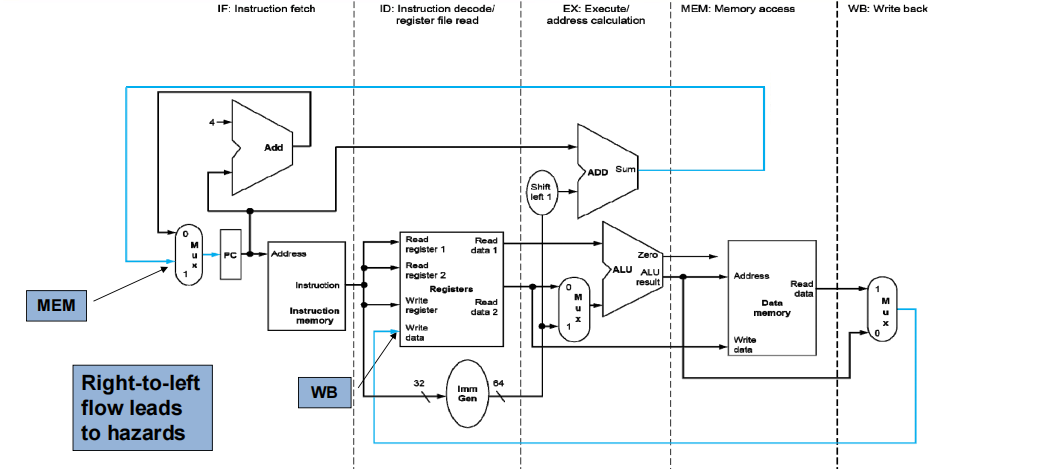

alt text

两条蓝色的线体现了"从右往左"的不一样路径，WB表示了数据竞争，MEM表示了控制冒险。
