Chapter 3 Memory Hierarchy

3.1 Introduction

我们也通过load/store指令对内存进行操作。

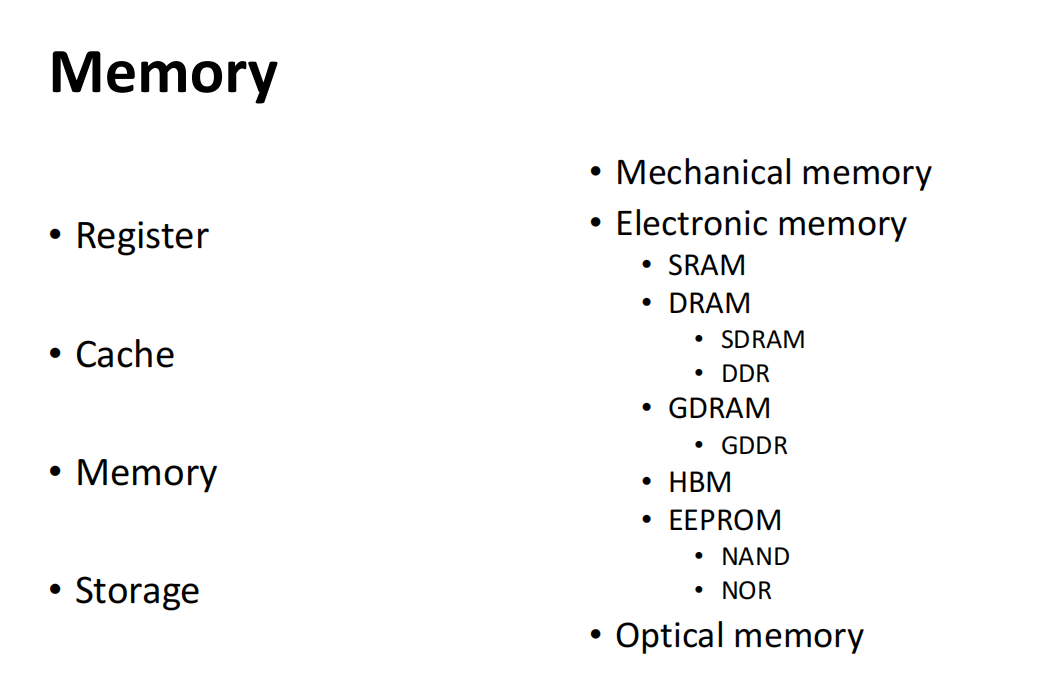

对于处理器中的各个内存，最快的是CPU的register（最近），但是其size也越小，造价也更昂贵。

Cache

cache，其意义是"a safe place to store or hide things".

地址数据离开处理器最先遇到的内存(参见上图)，会使用缓冲区来重用常见的数据项。

上学期讲过的定义，hit/miss分别代表处理器能不能在cache中找到所寻找的data item。

Block/Line Run

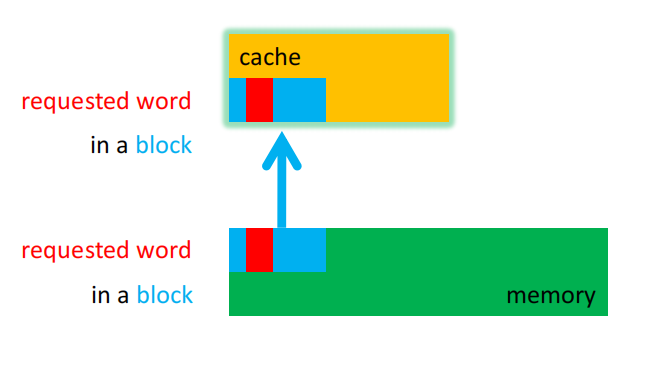

一组固定大小的数据，包含requested word，从main memory中提取并放入cache中。

就算仅需要一个block中的requested word，也是以block形式传输的。

局部性（Locality）

• 时间局部性：被访问的块短时间又会被访问，例如迭代的i++的i
• 空间局部性：邻近空间的块会在紧邻的时间被访问，例如数组

miss

未命中的时间取决于：

• Latency（延迟）:取到数据块中第一个字的时间
• Bandwith（带宽）：取到剩余字的时间

3.2 Technology Trend and Memory Hierarchy

提升速度的方式是利用局部性。

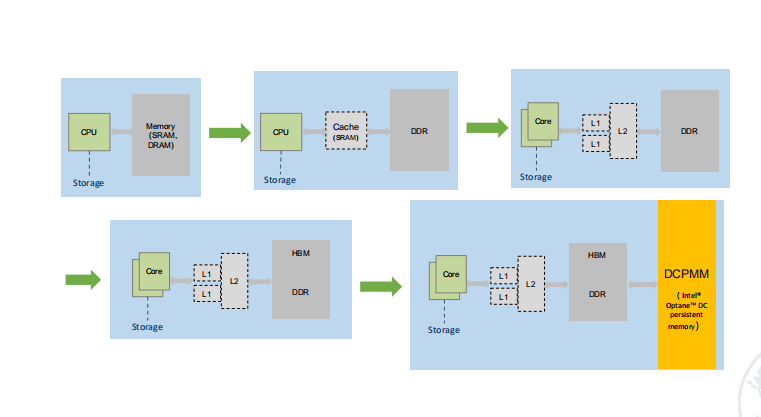

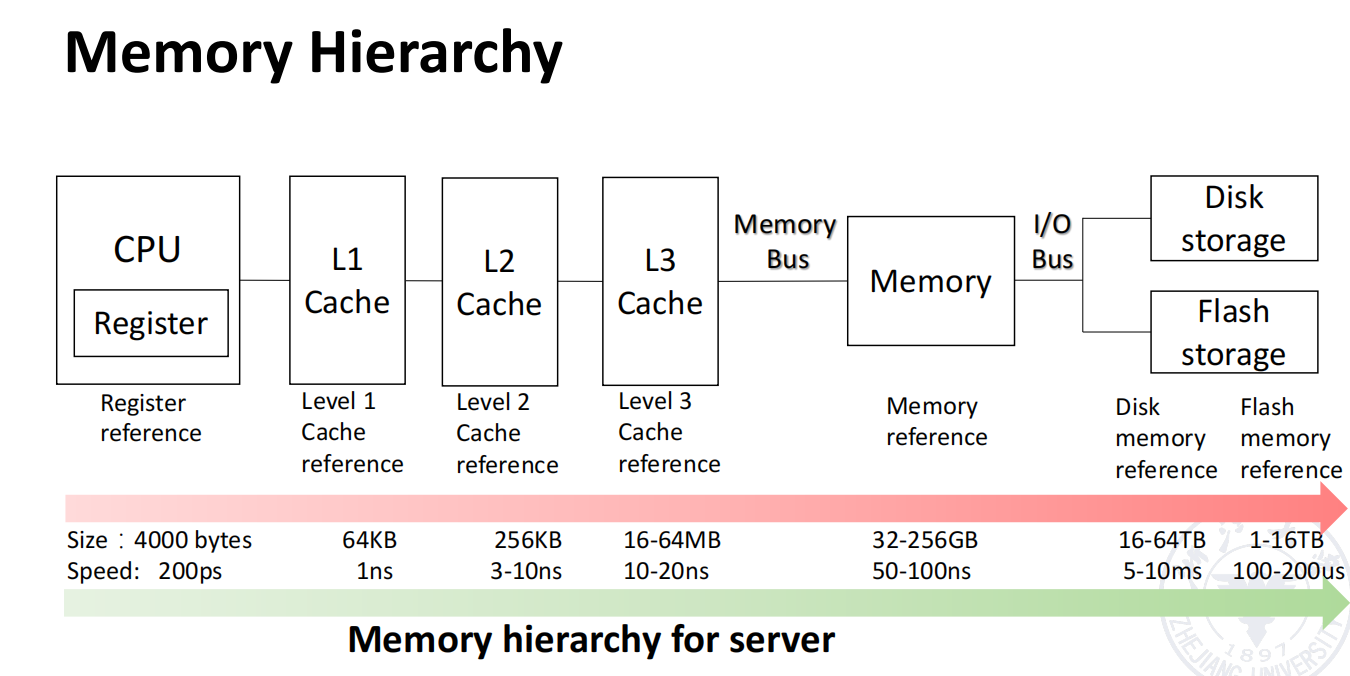

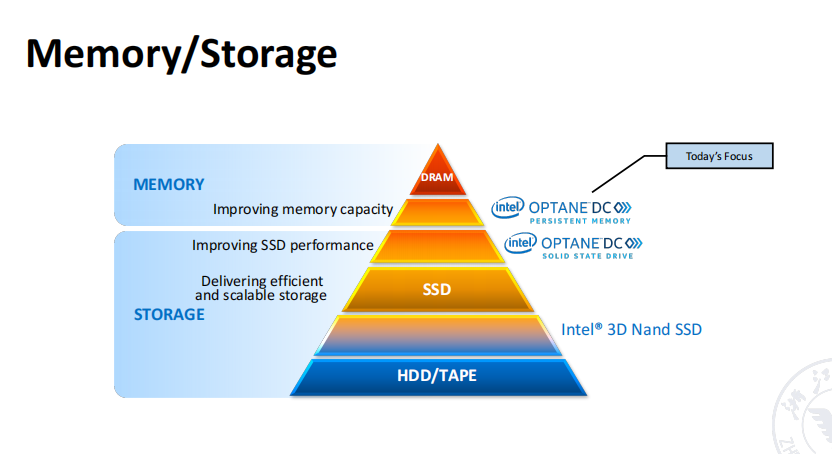

金字塔的图形，构建细分的内存存储结构。

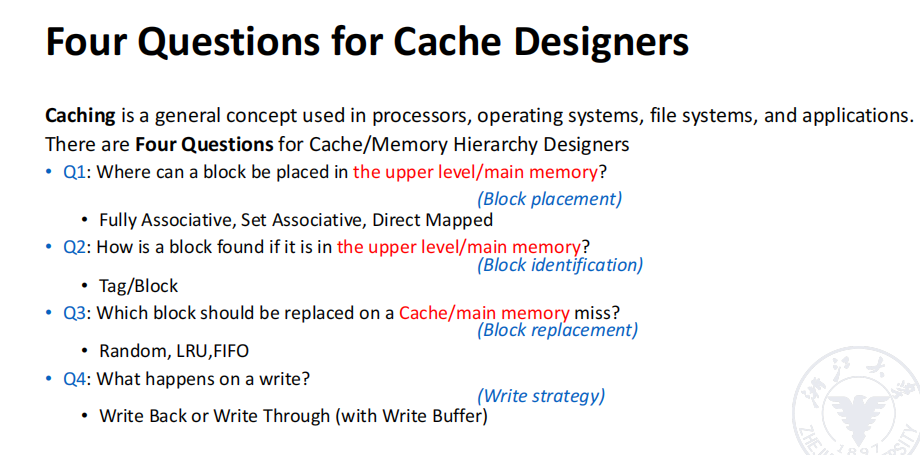

3.3 Four Questions for Cache Designers

• 直接映射：cache中的每个block只能存储main memory中特定地址的数据，例如cache中第0个block只能存储main memory中第0、16、32、48...地址的数据。
• 全相联：cache中任何位置都可以存储任何地址的数据，就像是电影院有位置我们就坐，空间利用率高一点，但是查找时间会变长。
• 合并一下：组相联：cache中的block被分为若干组，组内全相联，组间直接映射。好比电影院我们只能在特定的排上就坐，但是别人找我们就更快了。这样实现了更高的空间利用率的同时，也提高了查找速度。

Q2: Block Identification

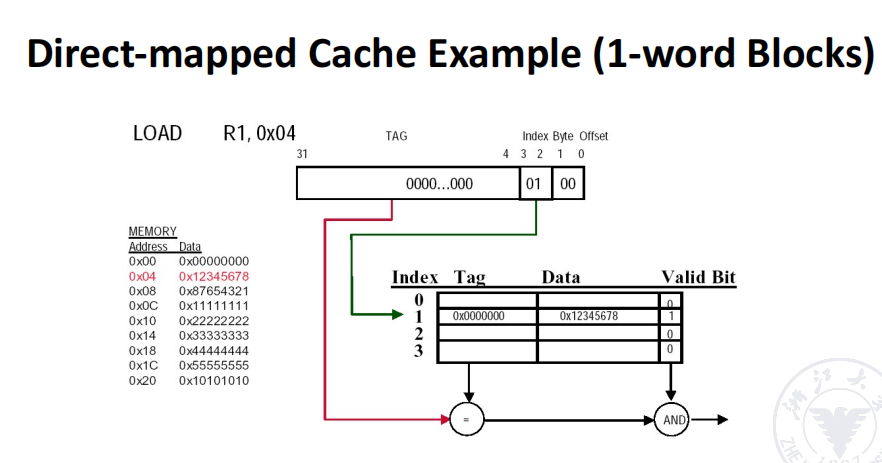

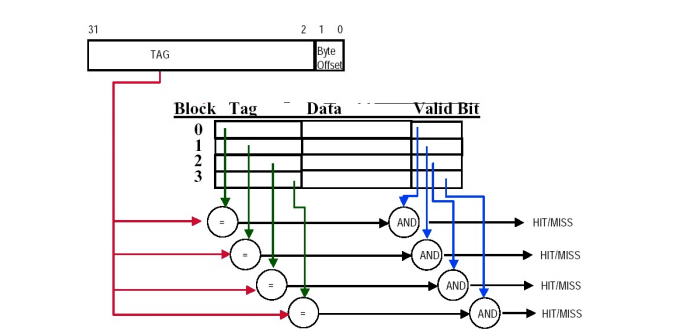

tag满足且valid视为hit，否则miss。

同理，全相联就是都可以进，只要能hit其中任何一个就是hit：

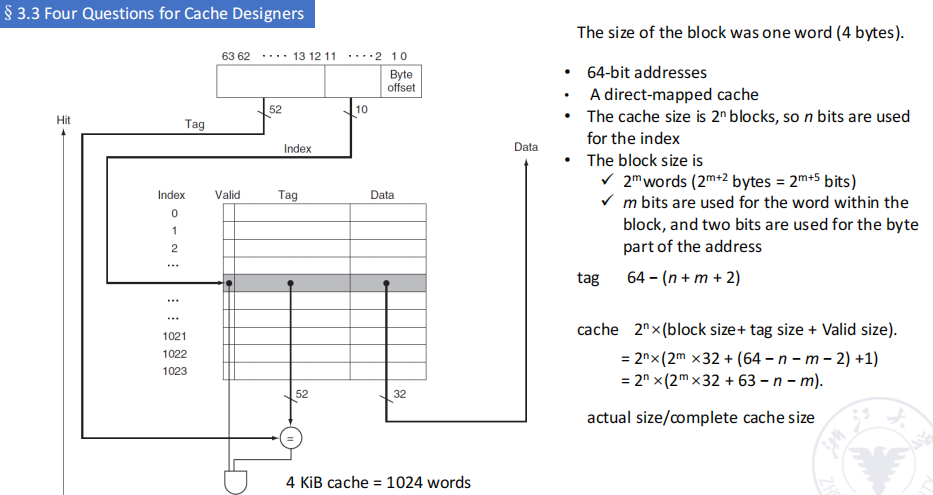

Example 1: How many total bits are required for a direct-mapped cache with 16 KiB of data and four-word blocks, assuming a 64-bit address?

首先我们知道，cache中共有16KiB = 2¹²words，即有2¹⁰个block，n=10。block size为4words即m=2，因此tags为64-(n+m+2)=64-14=50bits。

cache size = 2ⁿ*(block size + tag + valid bit) = 179Kib

Example 2: Consider a cache with 64 blocks and a block size of 16 bytes. To what block number does byte address 1200 map?

Q3: Block Replacement

• 最直接，大道至简的算法：随机算法

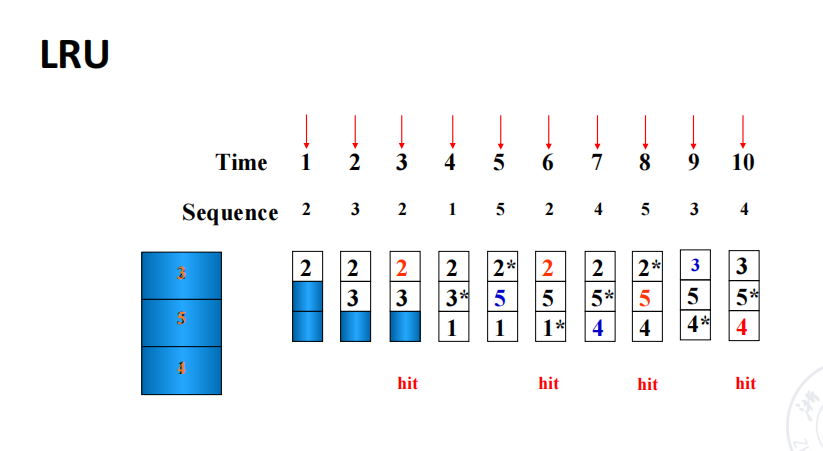

• LRU（Least Recently Used）算法：最近最少使用，即最近一次使用时间最远的数据被替换。

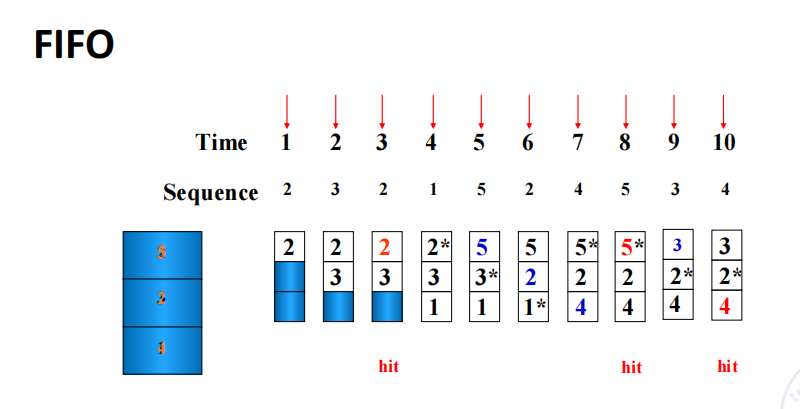

• FIFO（First In First Out）算法：先进先出，即最早进入cache的数据被替换。

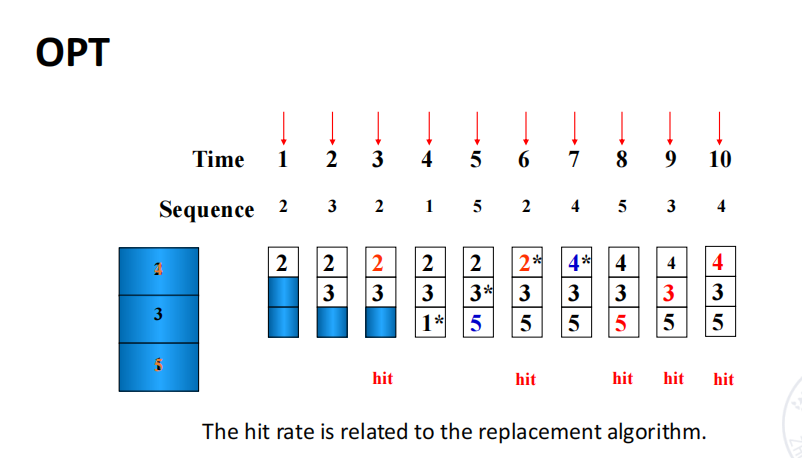

• OPT（Optimal）算法：最优算法，即未来最不会被使用的数据被替换。但是这个算法需要知道未来，因此实际上不可行。

hit也算使用

OPT：孩子们我开了。

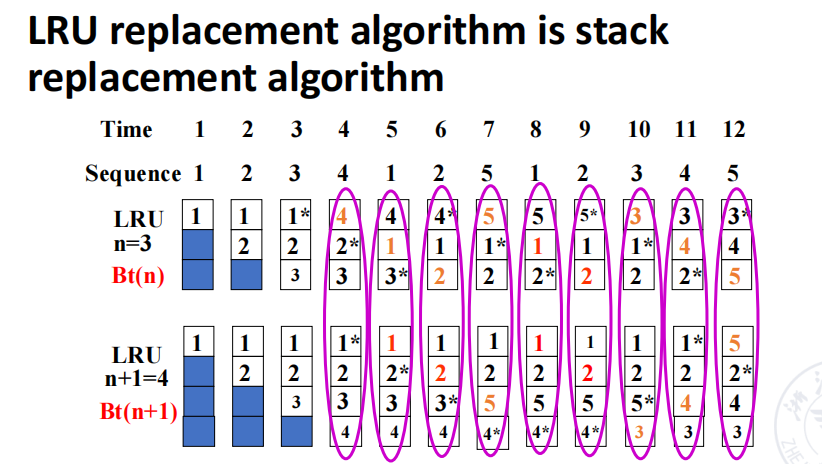

堆栈型替换算法：\(B_t(n)\)是\(B_t(n+1)\)的子集，即当n增大时，"更能命中"（即\(B_t(n)\)命中，\(B_t(n+1)\)一定命中）。

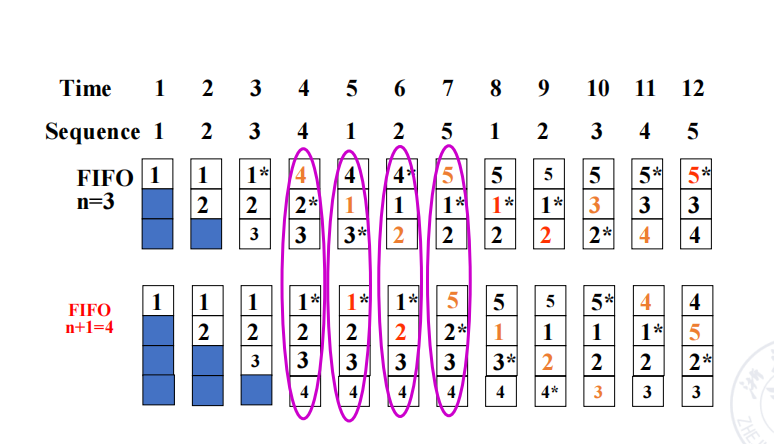

LRU算法是堆栈型替换算法，FIFO则不是。

换句话说，随着n的增大，替换型算法的\(B_t(n)\)的命中率是递增的。

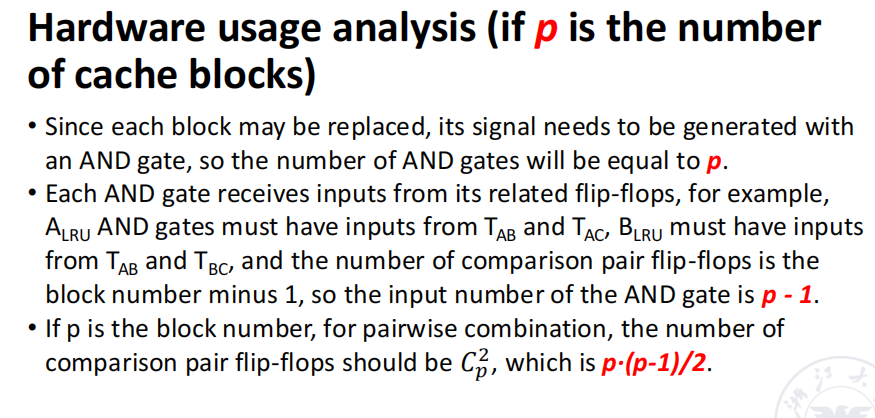

很容易想到对LRU的实现要实现一个判断谁least use的判断逻辑，下面展现了逻辑对于大规模的情况，复杂度高到不太能接受。

也可以使用堆栈来实现

Q4: Write Policy

分类讨论：hit/miss分开讨论怎么写

hit

• write through：写cache的同时写回内存，保证cache和内存中数据的一致性。
• write back：写cache，不写回内存，当cache中的数据被替换时，再写回内存。

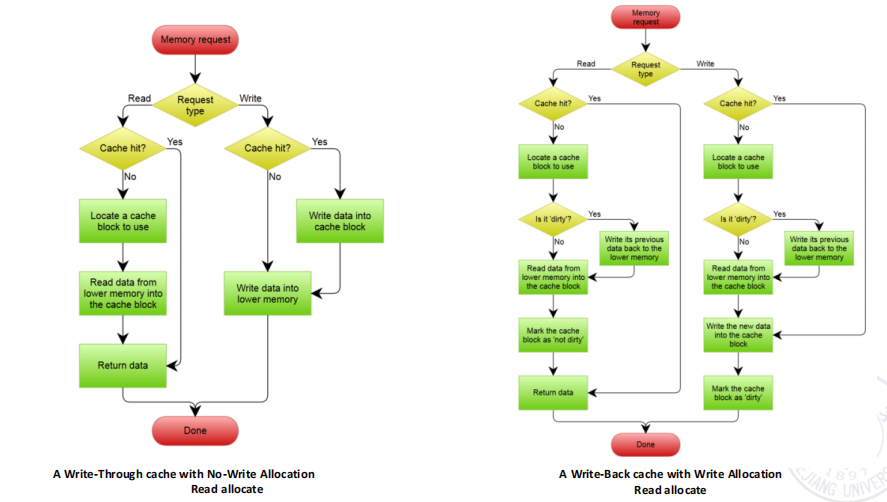

但是write through写memory有够慢的，我们增设一个buffer来缓存写回的数据。

miss

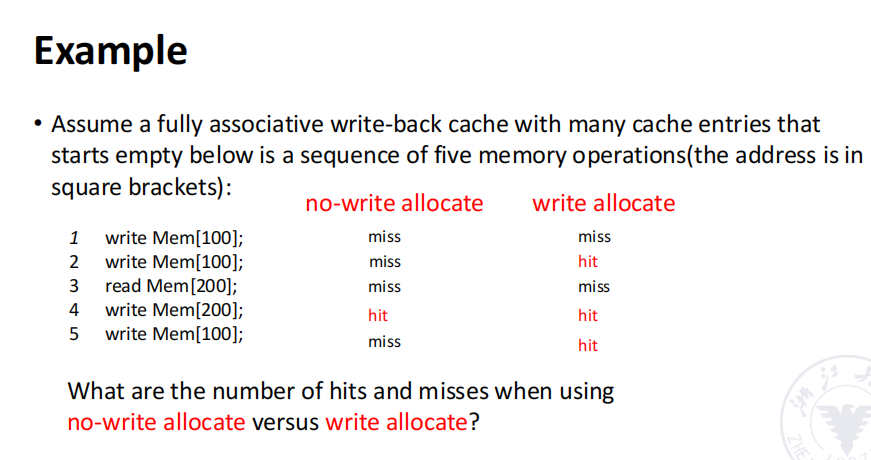

• write allocate：写miss时，将数据从memory中读入cache，再进行写操作。
• no write allocate：写miss时，直接写memory，不进行cache操作。

write back一般对应write allocate，write through对应no write allocate。

read

• read through: 直接读memory
• read allocate: 读miss时，将数据从memory中读入cache，再进行读操作。

直读与读分配。

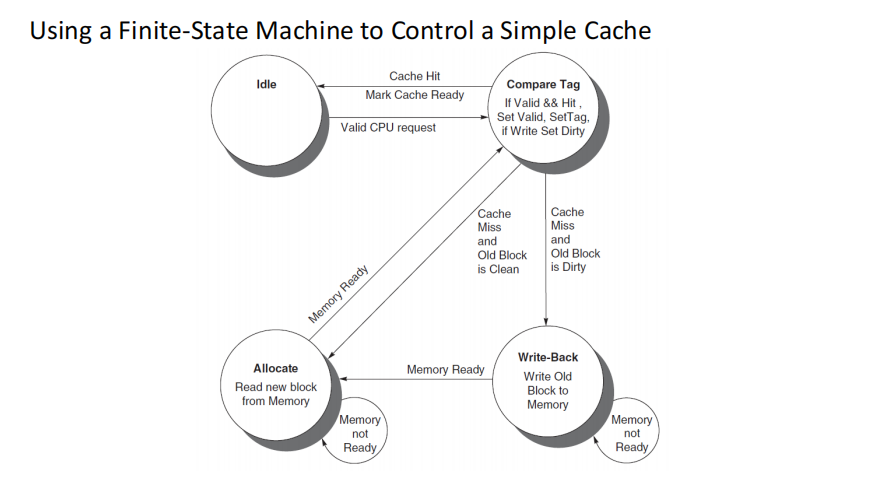

dirty位表示刚刚写过，同时也没有写回memory。

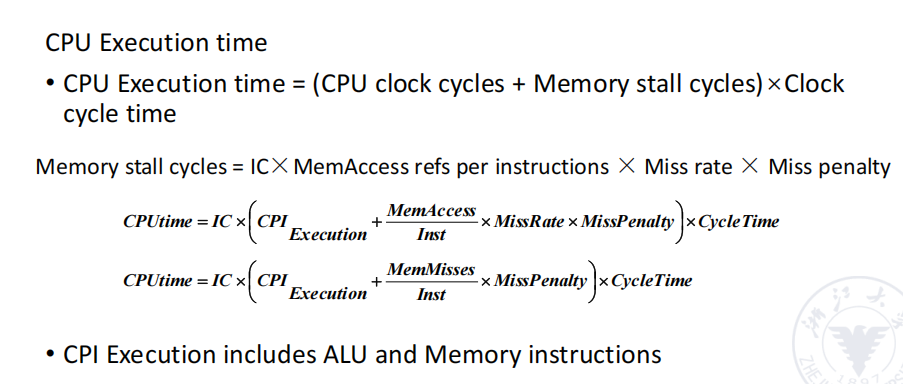

3.4 Memory System Performance

3.5 Virtual Memory

我们之前的讨论集中在cache部分，现在我们梳理一下其他部分，如虚拟内存。

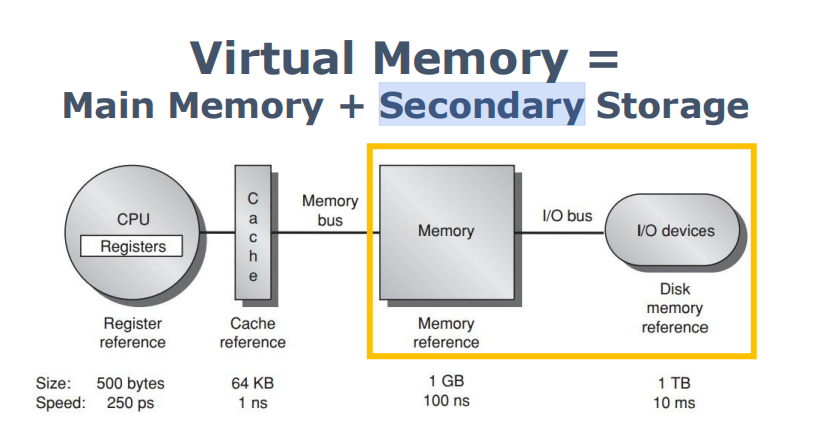

virtual memory即虚拟内存，是内存利用磁盘给出的假象，程序认为访问的是连续的空间，实际上其物理地址可能是不连续的。

virtual memory使用分段+分页技术。

• 分页：大小固定
• 分段：大小不固定

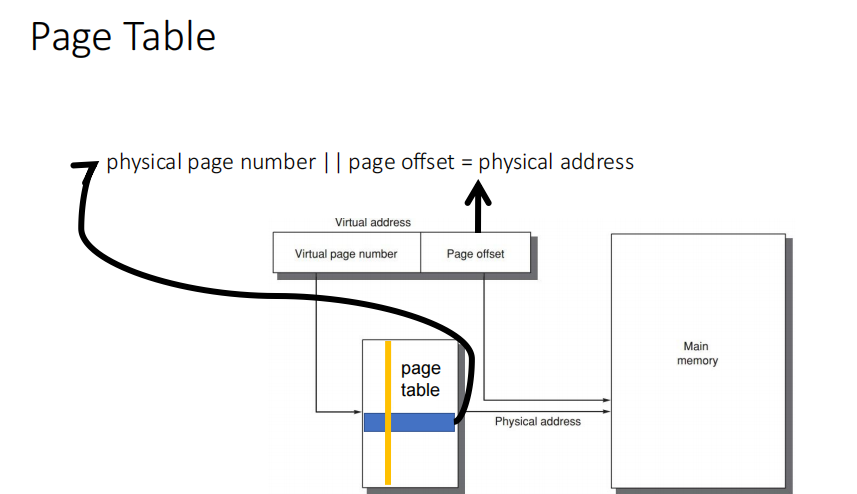

页表拥有一个虚拟地址到物理地址的映射，有索引。

page table计算：

example:32-bit virtual address, 4KB pages, 4 bytes per page table entry

\(\frac{2^{32}}{2^{12}}*2^2=2^{22}byte\)
